电压为AC220V功率小于1000W的常开电磁阀接线图示如下:

电磁阀接法示意图( 标准配置)
※若需要安装电磁阀,请在购买之前提出此要求,订单生产时可按要求引出连接线。
※若购买之前未提此要求,安装完毕后需增加,可按以下图示进行连接,若有疑问可拨打售后服务电话。打阀输出(联动2)为一组无源常开、常闭信号,若要连接电磁阀先要确定电磁阀为常开型、还是常闭型,然后再确定电磁阀的工作电压和功率。

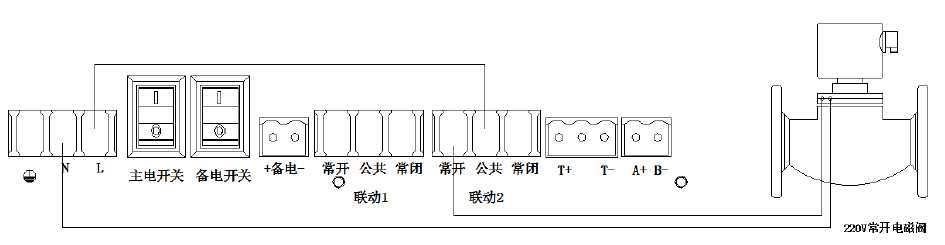

※电压为AC220V功率小于1000W的常开电磁阀接线图示如下:
